Klebkraftprüfgerät – Ziegler FTM 180

FTM 180

Zugprüfer mit bis zu 9 einzeln vertikal verfahrbaren Kraftaufnehmern

Das Klebkraftprüfgerät ZIEGLER FTM 180 ist ein Mehrfach-Zugprüfgerät. Das Testgerät besitzt bis zu 9 einzeln vertikal verfahrbare Kraftaufnehmer und einen Arbeitstisch. Der Arbeitstisch kann händisch so verschoben werden, dass entweder Abzugsprüfungen oder Loop-Tack Messungen durchgeführt werden können. Durch die besondere Anordnung auf dem Abzugsprüfgerät können die Proben in einem vertikalen Winkel von 180° und bei Geschwindigkeiten von 300 mm/min und 10 m/min abgezogen werden.

Komponenten (Auswahl)

  • Präzisions-Antriebe, welche die Geschwindigkeiten genauestens einhalten
  • Touchscreen-Anzeige für Meldungen und Einstellungen, Auswertung von Istwert, Minimalwert, Maximalwert
    und Mittelwert in N oder cN

Anwendungsbereiche des Gerätes

  • Beim Verarbeiten und Veredeln von Klebstoffen, Verbundmaterialien, Selbstklebematerialien und Trennmittel
  • Produktionsüberwachung und Qualitätskontrolle
  • Nachhaltigkeitsnachweise der Lagerung
  • Warenausgangskontrolle des Herstellers
  • Wareneingangskontrolle des Veredlers
  • Warenausgangskontrolle des Veredlers
  • Wareneingangskontrolle des Anwenders
  • Prüfungen der Reibung

Lieferumfang

  • Klebkraftprüfgerät ZIEGLER FTM 180
  • 3 Messdosen 10 N
  • Spezialprüfplatte für Keilnutführungen
  • Verschiedene Klemmen zur Probenbefestigung
  • Software kompatibel mit Microsoft® Windows® 11®
  • Handbuch
  • USB-Kabel
  • Netzkabel

Unterstützte Prüfmethoden (Auswahl)

  • FINAT* FTM 1 – Klebkraft-Prüfung, Abzug im 180°-Winkel bei 300 mm/min
    Entsprechend der FINAT* Vorgaben wird bei dieser Messmethode die Trennkraft gemessen, die notwendig ist ein Selbstklebematerial, das unter zuvor festgelegten Bedingungen auf eine Standardprüfplatte geklebt wurde, mit einem Abzugswinkel von 180° und einer Geschwindigkeit von 300 mm/min wieder abzulösen.
  • FINAT* FTM 3 – Trennkraft bei langsamen Abzug
    Entsprechend der FINAT* Vorgaben wird bei dieser Messmethode die Trennkraft gemessen, die notwendig ist, ein Material mit selbstklebender Schicht von seinem Trennpapier (oder andersherum) in einem 180°-Winkel und einer Abzugsgeschwindigkeit von 300 mm/min abzulösen.
  • FINAT* FTM 9 – “Loop-tack” Anfangshaftung
    Dieses Messverfahren misst den „Loop Tack“ („Tack“ wird manchmal auch als „Initial Grab/Initial Grip“ bezeichnet). "Adhäsion" oder "Anwendungstack". Gemäß den FINAT*-Spezifikationen misst diese Prüfmethode die Kraft, die erforderlich ist, um eine Materialschlaufe (Klebstoff außen) mit einer bestimmten Geschwindigkeit zu trennen, die mit einem bestimmten Bereich einer Standardoberfläche in Kontakt gebracht wurde.
  • FINAT* FTM 10 – Prüfung von Silikonbeschichtungen: Trennkraft
    Gemäß den FINAT*-Spezifikationen misst dieses Messverfahren die Trennkraft zum Trennen eines klebstoffbeschichteten Materials , das druckempfindlich ist, von seiner Unterlage oder Schutzfolie (oder umgekehrt) unter bestimmten Bedingungen und in einem bestimmten Winkel und mit einer bestimmten Geschwindigkeit.
  • FINAT* FTM 11 – Prüfung von Silikonbeschichtungen: Restklebkraft
    Dieses Messverfahren misst gemäß den FINAT*-Spezifikationen bei einem bestimmten Winkel und einer bestimmten Geschwindigkeit die Kraft, die erforderlich ist, um ein mit Haftklebstoff beschichtetes Material von einer Standardtestplatte zu entfernen, die zuvor unter festgelegten Bedingungen mit einem silikonbeschichteten Substrat in Kontakt war.
  • ZIEGLER FTM 180 unterstützt viele weitere Prüfmethoden...

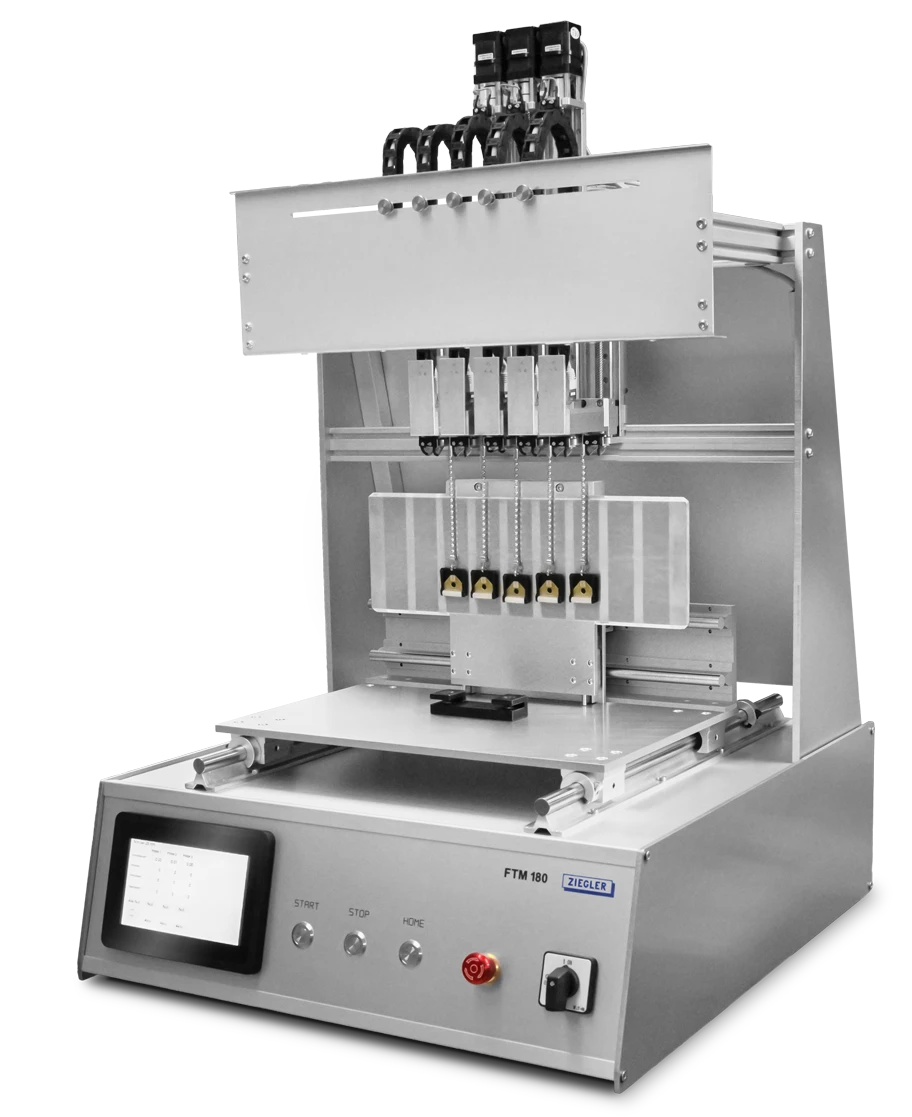

FTM 180 Ansicht

Software

Die Software dient zur Messwerterfassung, Auswertung, Protokollierung und Datenablage. Messungen der Zugprüfmaschine können damit sicher und komfortabel verwaltet werden. Die übersichtlich und intuitiv gestaltete Benutzeroberfläche reduziert die Einarbeitung auf ein Minimum an Zeit.

Technische Daten
Abzugsgeschwindigkeiten:
  • 300 mm/min
  • 10 m/min
Betriebsspannung: A.C. 100–240 V / 50–60 Hz
Max. Leistungsaufnahme: < 100 VA
Sicherung: 2x Feinsicherung
5x20 mm, träge 4 AM
Abmessungen: H 980 x T 720 x B 620 mm
Gewicht: 45 kg


* Féderation internationale des fabricants et transformateurs d'adhésifs et thermocollants sur papiers et autres supports.
