Adhesion tester – Ziegler FT-2000

FT-2000

Klebkraftprüfgerät nach den
Prüfstandards von
FINAT* und Afera**

Das Klebkraftprüfgerät FT-2000 ist ein Abzugsprüfgerät und auf die Anforderungen der Hersteller, Verarbeiter und Anwender von Haftverbundmaterialien abgestimmt. Es entspricht in seinen Spezifikationen den Prüfstandards der FINAT*‑und AFERA**. Der Antrieb des Probentisches erfolgt mit Hilfe einer elektronisch geregelten Encoder-Positionsregelung, welche die Geschwindigkeit genauestens einhält.

Die ermittelte mittlere Zugkraft wird auf dem Display des Messgerätes angezeigt. 50/300/1000 mm/min sowie Abzugsgeschwindigkeiten von 10 mm/min bis 10 m/min können eingestellt werden werden. Die Abzugsgeschwindigkeit beträgt standardmäßig 300 mm/min. Optional ist auch ein motorisch betriebener 90°‑Abzug möglich.

Arbeitsprinzip

Das Abzugsprüfgerät ist eine horizontale Zugprüfmaschine, um Klebkraftprüfungen durchzuführen. Der Probentisch ist dabei als bewegliche Klemme mit konstantem Vorschub ausgerüstet, während die feste Klemme mit der Messdose starr gekoppelt ist.

Hiermit können Eigenschaften wie Trennkraft und Schälfestigkeit, z.B. bei Abzugswinkeln von 180° oder 90° (Option) gemessen werden.

Prüfbare Materialien

  • Anreibfolien
  • Haftfolien
  • Klebebänder mit Trennmaterial
  • Klebstoffe
  • Etiketten
  • Selbstklebefolien
  • Sicherungsaufkleber
  • Siegelmaterial

FINAT*‑Testmethoden

Geräte von ZIEGLER Industrie-Elektronik erfüllen die Anforderungen vieler FINAT* FTM Prüfmethoden und -normen. Die FINAT* Prüfmethoden dienen zur standardisierten Bewertung der Eigenschaften und Leistung von Haftmaterialien, insbesondere von Haftetiketten und selbstklebenden Produkten. FINAT* (Fédération Internationale des Fabricants et Transformateurs d'Adhésifs et Thermocollants) ist eine internationale Organisation der Haftetikettenindustrie, die diese Testmethoden entwickelt hat, um eine vergleichbare und reproduzierbare Qualitätssicherung zu gewährleisten.

Unterstützte Testmethoden

  • FINAT* FTM 1 – Klebkraft Prüfung (180°) bei 300 mm/min
    Entsprechend der FINAT* Vorgaben wird bei dieser Messmethode die Trennkraft gemessen, die notwendig ist ein Selbstklebematerial, das unter zuvor festgelegten Bedingungen auf eine Standardprüfplatte geklebt wurde, mit einem Abzugswinkel von 180° und einer Geschwindigkeit von 300 mm/min wieder abzulösen.
  • FINAT* FTM 2 – Klebkraft Prüfung (90°) bei 300 mm/min
    Entsprechend der FINAT* Vorgaben wird bei dieser Messmethode die Trennkraft gemessen, die notwendig ist ein Selbstklebematerial, das unter zuvor festgelegten Bedingungen auf eine Standardprüfplatte geklebt wurde, mit einem bestimmten Abzugswinkel von 90° und einer Geschwindigkeit von 300mm/min wieder abzulösen. Die erste Messung erfolgt 20 Minuten nach dem Aufkleben. Eine zweite Messung erfolgt 24 Stunden nach dem Aufkleben. Die letzte Messung wird als Endhaftung verzeichnet.
    See our accessory product ZIEGLER Rollenschälvorrichtung für 90°‑Abzug nach FINAT* FTM 2.
  • FINAT* FTM 3 – Trennkraft bei langsamen Abzug
    Entsprechend der FINAT* Vorgaben wird bei dieser Messmethode die Trennkraft gemessen, die notwendig ist, ein Material mit selbstklebender Schicht von seinem Trennpapier (oder andersherum) in einem 180°‑Winkel und einer Abzugsgeschwindigkeit von 300 mm/min abzulösen.
  • FINAT* FTM 9 – “Loop-tack” Anfangshaftung (gegen Aufpreis)
    Dieses Messverfahren misst den „Loop Tack“ (wird manchmal auch als „Initial Grab/Initial Grip“ bezeichnet). Gemäß den FINAT*‑Spezifikationen misst diese Prüfmethode die Kraft, die erforderlich ist, um eine Materialschlaufe (Klebstoff außen) mit einer bestimmten Geschwindigkeit zu trennen, die mit einem bestimmten Bereich einer Standardoberfläche in Kontakt gebracht wurde.
  • FINAT* FTM 10 – Prüfung von Silikonbeschichtungen: Trennkraft
    Gemäß den FINAT*‑Spezifikationen misst dieses Messverfahren die Trennkraft zum Trennen eines klebstoffbeschichteten Materials , das druckempfindlich ist, von seiner Unterlage oder Schutzfolie (oder umgekehrt) unter bestimmten Bedingungen und in einem bestimmten Winkel und mit einer bestimmten Geschwindigkeit.
  • FINAT* FTM 11 – Prüfung von Silikonbeschichtungen: Restklebkraft
    Dieses Messverfahren misst gemäß den FINAT*‑Spezifikationen bei einem bestimmten Winkel und einer bestimmten Geschwindigkeit die Kraft, die erforderlich ist, um ein mit Haftklebstoff beschichtetes Material von einer Standardtestplatte zu entfernen, die zuvor unter festgelegten Bedingungen mit einem silikonbeschichteten Substrat in Kontakt war.
  • FINAT* FTM 22 – Farbhaftung (erweitert)
    Diese Testmethode prüft die Haftung einer Druckfarbe oder eines Lacks auf Ettikettenmaterial, z.B. zur Prüfung digitaler Printmedien. In den FINAT* Spezifikationen ist für die Prüfmethode FTM 22 ein Zugprüfgerät vorgesehen, mit der "ein Laminat unter einem Winkel von 180° und einer Klemmengeschwindigkeit von 300 mm pro Minute mit einer Genauigkeit von ± 2% abgezogen" werden kann. Das ZIEGLER FT‑2000 ist ein Zugprüfgerät, das diese Voraussetzungen erfüllt.

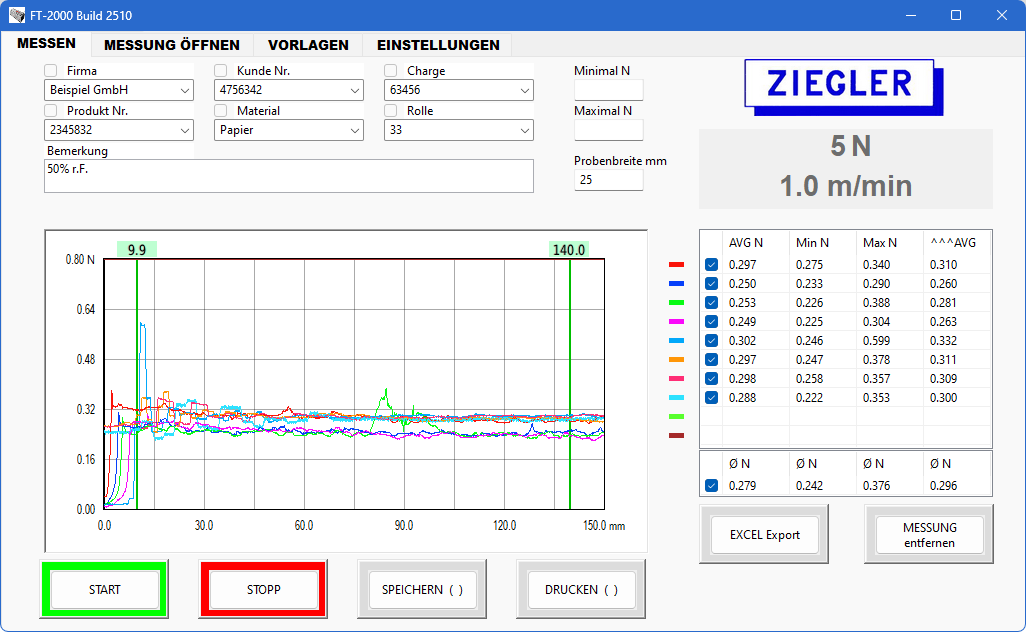

Software FTSOFT

Die Software FTSOFT dient zur Messwerterfassung, Auswertung, Protokollierung und Datenablage. Messungen der Zugprüfmaschine können damit sicher und komfortabel automatisiert werden. Die übersichtlich und intuitiv gestaltete Benutzeroberfläche reduziert die Einarbeitung auf ein Minimum an Zeit.

FTSOFT Software

Zubehör gegen Aufpreis

  • 90‑Abzug
  • Papierklemme

Technische Daten
Kraftmessung: Das Klebkraftprüfgerät ist mit zwei hochempfindlichen DMS-Messdosen in den Messbereichen 5 und 50 N ausgestattet.
Antrieb: Der Antrieb des Probentisches erfolgt mit Hilfe einer elektronisch geregelten Encoder-Positionsregelung, welche die Geschwindigkeit genauestens einhält.
Die Abzugsgeschwindigkeit beträgt standardmäßig 300 mm/min, 50/300/1000 mm/min oder von 10 mm/min bis 10 m/min sind frontseitig am Touchscreen wählbar.
Verfahrweg: Der Verfahrweg beträgt standardmäßig 150 mm. Es können folgende Verfahrwege gewählt werden: 50, 100, 150, 200, 250, 300, 360 mm.
Kraftanzeige: Die ermittelte mittlere Zugkraft wird auf dem Display des Messgerätes angezeigt.

Ablesegenauigkeit:
Messbereich 5 N, 0,001 N
Messbereich 50 N, 0,01 N

Genauigkeit: Kraftmessung: < 1% vom Anzeigewert ± 2 Digits
Geschwindigkeit: < 2% der gewählten Geschwindigkeit
Betriebsspannung: 100–240 V / 50–60 Hz / 150 VA
Maße: L 670 x T 290 x H 165 mm
Gewicht: ca. 10,5 kg
PC-Anbindung: USB‑Anschluss
Messwerterfassung:
  • Software FTSOFT kompatibel mit Microsoft® Windows® 11
  • Schneller Datentransfer
  • Unbegrenzte Anzahl der Messungen
  • Übersichtliches Messprotokoll mit grafischer Darstellung
  • Höchsten Komfort bei der Verarbeitung Ihrer Daten
  • Reproduzierbare Messwerte
  • Übersichtlich gestaltete Bedieneroberfläche
  • Intuitiv mit Tooltips (kleine Informationsfenster über Mauszeiger mit Hilfestellungen)
  • Reduziert die Einarbeitung auf ein Minimum an Zeit
  • Service und Support
  • Prüfgewicht 100 g
  • Prüfgewicht 1000 g
Beiliegendes Zubehör:
  • Probenplatte Floatglas, 200 x 100 x 2 mm
  • Probenplatte Edelstahl, VA 200 x 100 x 2 mm
  • Software FTSOFT zur Datenerfassung, Grafikdarstellung, Auswertung, Speicherung und Drucken, Einzelmessprotokolle und Excel-Export.


* Féderation internationale des fabricants et transformateurs d'adhésifs et thermocollants sur papiers et autres supports.
** Afera, the European Association for the Self Adhesive Tape Industry
